পারফরম্যান্স বৈশিষ্ট্য:
ছোট আকার, ছোট স্পট;
উচ্চ সনাক্তকরণের নির্ভুলতা এবং উচ্চ মূল্য-পারফরম্যান্স অনুপাত;
একই সময়ে দ্বৈত স্যুইচিং এবং অ্যানালগ আউটপুট।
আরও অ্যাপ্লিকেশনগুলির জন্য একাধিক সনাক্তকরণ মোড।

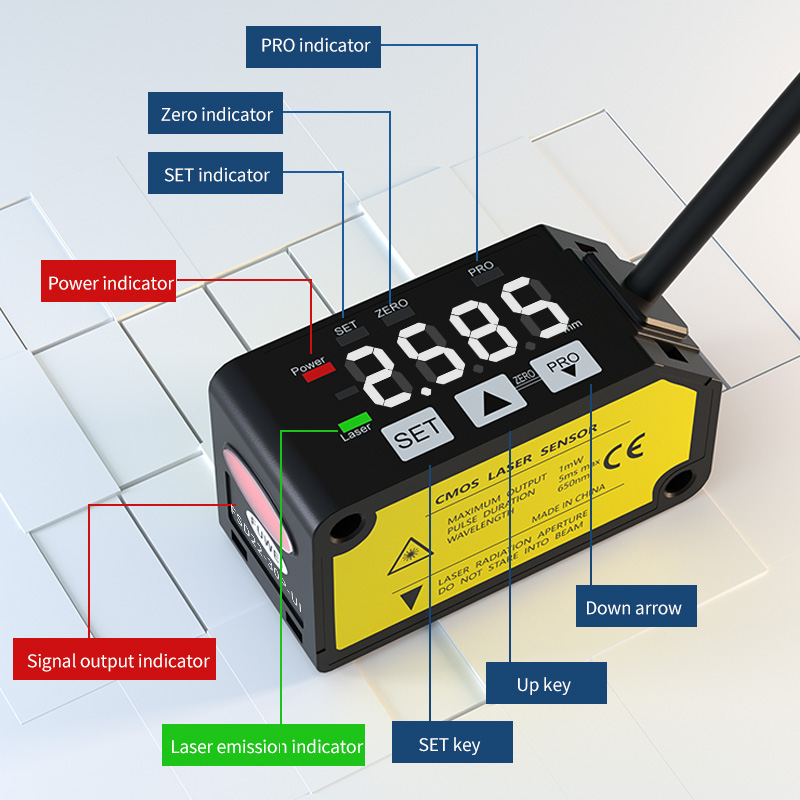

আরও ভাল ভিজ্যুয়ালাইজেশনের জন্য শীর্ষে বড় আউটপুট সূচক; এবং
উজ্জ্বল সাদা ডিজিটাল টিউব সহ উচ্চ-শেষ প্রদর্শন; সহজ অপারেশন এবং সেটআপের জন্য ঝিল্লি কীপ্যাড।
সহজ অপারেশন এবং সেটআপের জন্য ঝিল্লি বোতাম।
রাগান্বিততা এবং স্থায়িত্বের জন্য অ্যালুমিনিয়াম আবাসন।
প্যারামিটার স্পেসিফিকেশন ：
| প্রকার |
পরিমাপ কেন্দ্র 30 মিমি প্রকার |
পরিমাপ কেন্দ্র 50 মিমি প্রকার |
পরিমাপ কেন্দ্র 100 মিমি প্রকার |
পরিমাপ কেন্দ্র 200 মিমি প্রকার |
পরিমাপ কেন্দ্র 400 মিমি প্রকার |
|
| অ্যানালগ+এনপিএন আউটপুট |
এফএসডি 22-30 এন-ইউআই |
এফএসডি 22-50 এন-ইউআই |
এফএসডি 22-100 এন-ইউআই | এফএসডি 22-200 এন-ইউআই |
এফএসডি 22-400 এন-ইউআই |
|
| অ্যানালগ+পিএনপি আউটপুট |

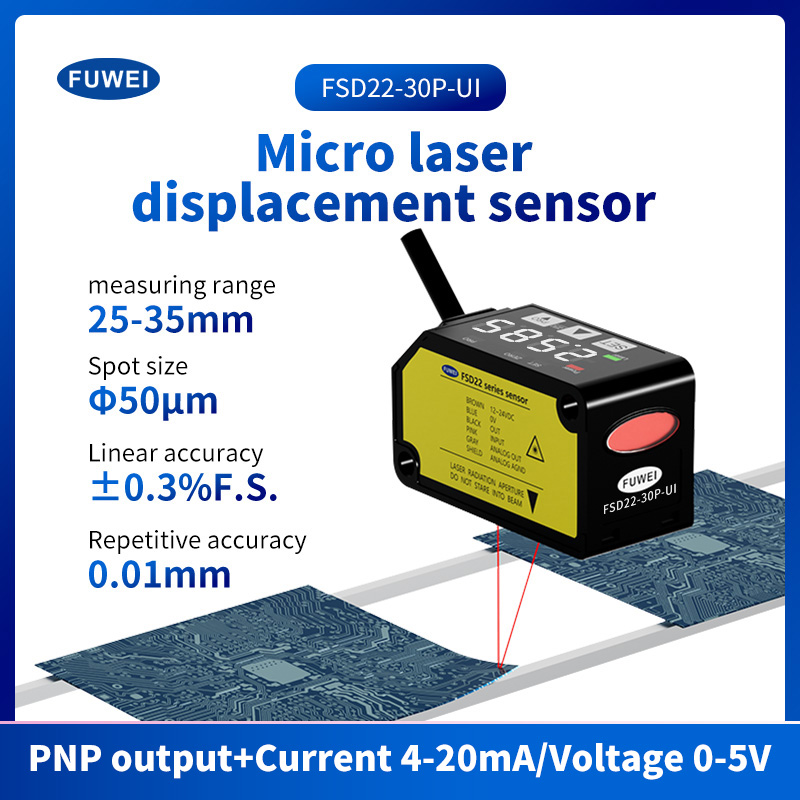

FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
এফএসডি 22-400 পি-ইউআই |
|
| পরিমাপ কেন্দ্রের দূরত্ব |
30 মিমি |
50 মিমি |
100 মিমি |
200 মিমি |
400 মিমি |
|
| পরিমাপের ব্যাপ্তি |
± 5 মিমি |
± 15 মিমি |
± 35 মিমি |
± 80 মিমি |
± 200 মিমি |
|
| মরীচি ব্যাস (নোট 3) |
প্রায় ø50μm |
প্রায় 70μm |
প্রায় Ø120μm |
প্রায় Ø300μm |
প্রায় ø500μm |
|
| পুনরাবৃত্তিযোগ্যতা |
10 মিমি |
30 মিমি |
100 মিমি |
200 মিমি |
300μm (পরিমাপের দূরত্ব 200 থেকে 400 মিমি) 800μm (পরিমাপের দূরত্ব 400 থেকে 600 মিমি) |
|
| লিনিয়ারিটি |
± 0.3%f.s। |
± 0.3%f.s। |
± 0.3%f.s। (পরিমাপের দূরত্ব 200 থেকে 400 মিমি) ± 0.4%f.s। (পরিমাপের দূরত্ব 400 থেকে 600 মিমি) |
|||
| তাপমাত্রা বৈশিষ্ট্য |
0.03%F.S./° C। |
|||||
| হালকা উত্স |
লাল সেমিকন্ডাক্টর লেজার ক্লাস 2 [জিস / আইইসি / জিবি / এফডিএ (নোট 2)] সর্বোচ্চ আউটপুট: 1MW, নির্গমন শিখর তরঙ্গদৈর্ঘ্য: 655nm |
|||||
| সরবরাহ ভোল্টেজ |
12 থেকে 24 ভি ডিসি ± 10%, রিপল পি-পি 10% বা তার চেয়ে কম |
|||||
| বিদ্যুৎ খরচ |
40 এমএ বা তারও কম (24 ভি ডিসি সরবরাহ ভোল্টেজে), 65 এমএ বা তারও কম (12 ভি ডিসি সরবরাহ ভোল্টেজে) |
|||||
| নিয়ন্ত্রণ আউটপুট |
এনপিএন ওপেন-কালেক্টর ট্রানজিস্টর • সর্বাধিক সিঙ্ক কারেন্ট: 50 এমএ • প্রয়োগ ভোল্টেজ: 30 ভি ডিসি বা তার চেয়ে কম (0 ভি থেকে নিয়ন্ত্রণ আউটপুট মধ্যে) • অবশিষ্ট ভোল্টেজ: 1.5V বা তার চেয়ে কম (50 এমএ সিঙ্ক কারেন্টে) • ফুটো কারেন্ট: 0.1 এমএ বা তার চেয়ে কম |
পিএনপি ওপেন-কালেক্টর ট্রানজিস্টর • সর্বাধিক উত্স বর্তমান: 50 এমএ • প্রয়োগ ভোল্টেজ: 30 ভি ডিসি বা তার চেয়ে কম ( +ভি থেকে নিয়ন্ত্রণ আউটপুট মধ্যে) • অবশিষ্ট ভোল্টেজ: 1.5V বা তার চেয়ে কম (50 এমএ উত্স বর্তমান) • ফুটো কারেন্ট: 0.1 এমএ বা তার চেয়ে কম |
||||
| লাইট-অন বা গা dark ়-অন হয় স্যুইচেবল |
||||||
| অন্তর্ভুক্ত (অটো রিসেট টাইপ) |
||||||

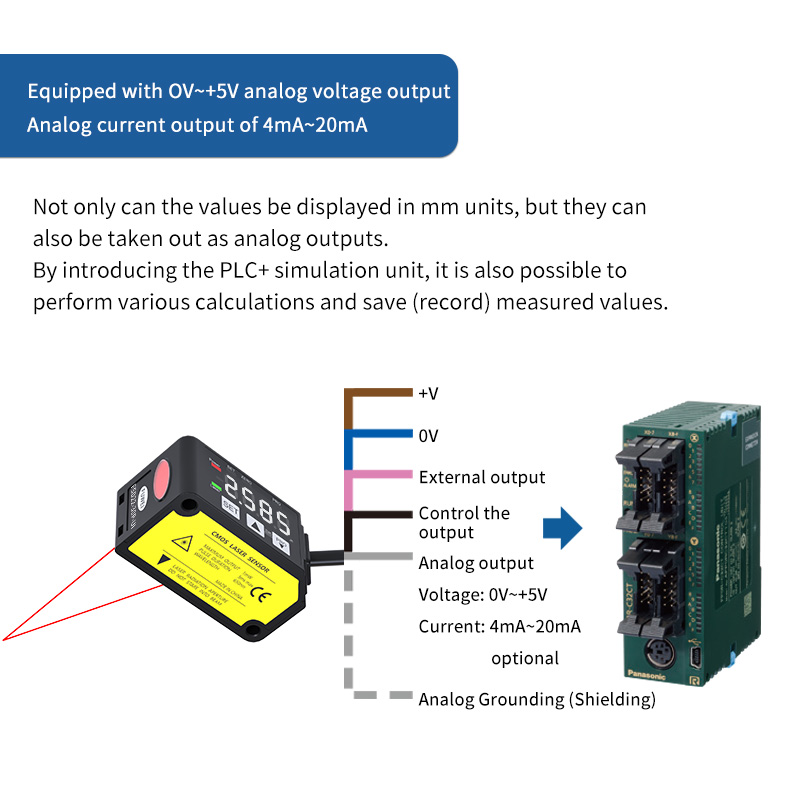

| অ্যানালগ আউটপুট |
অ্যানালগ ভোল্টেজ আউটপুট |
• আউটপুট রেঞ্জ: 0 থেকে +5 ভি (অ্যালার্মে: +5.2v) • আউটপুট প্রতিবন্ধকতা: 100Ω |
||||
| অ্যানালগ বর্তমান আউটপুট |
• আউটপুট রেঞ্জ: 4 থেকে 20 এমএ (অ্যালার্মে: 0 এমএ) • লোড প্রতিবন্ধকতা: 300Ω বা তারও কম |
|||||
| প্রতিক্রিয়া সময় |
1.5ms / 5ms / 10ms এর মধ্যে স্যুইচযোগ্য |
|||||
| বাহ্যিক ইনপুট |
এনপিএন নন-কনট্যাক্ট ইনপুট • ইনপুট শর্ত অবৈধ: +8 থেকে +ভি ডিসি বা খোলা বৈধ: 0 থেকে +1.2V ডিসি • ইনপুট প্রতিবন্ধকতা: প্রায়। 10kΩ |
পিএনপি নন-কনট্যাক্ট ইনপুট • ইনপুট শর্ত অবৈধ: 0 থেকে +0.6V ডিসি বা খোলা বৈধ: +4 থেকে +ভি ডিসি • ইনপুট প্রতিবন্ধকতা: প্রায়। 10kΩ |
||||
| সুরক্ষা |
আইপি 67 (আইইসি) |
|||||
| দূষণের ডিগ্রি |
2 |
|||||
| পরিবেষ্টিত তাপমাত্রা |
-10 থেকে +45 ডিগ্রি সেন্টি |
|||||
| পরিবেষ্টিত আর্দ্রতা |
35 থেকে 85% আরএইচ, স্টোরেজ: 35 থেকে 85% আরএইচ |
|||||
| পরিবেষ্টিত আলোকসজ্জা |
ভাস্বর প্রদীপ: স্বীকৃতি পৃষ্ঠের আলোকসজ্জা 3,000ℓx বা তার চেয়ে কম |
|||||
| অপারেটিং উচ্চতা |
2,000 মিটার বা তারও কম |
|||||
| কেবল |
0.2 মিমি 2 5-কোর যৌগিক কেবল, 2 মি দীর্ঘ |
|||||
| উপাদান |
ঘের: অ্যালুমিনিয়াম ডাই-কাস্ট, সামনের কভার: এক্রাইলিক |
|||||
| ওজন |
প্রায় 85 জি (কেবল সহ) |
|||||
| প্রযোজ্য মান |
ইএমসি নির্দেশিকা সম্মতি, এফডিএ স্ট্যান্ডার্ড, ইউএল স্বীকৃতি |
|||||
| দ্রষ্টব্য: |
|
|
|
|
|
|
| 1) সরবরাহ ভোল্টেজ: 24 ভি ডিসি, পরিবেষ্টিত তাপমাত্রা: +20 ডিগ্রি সেন্টিগ্রেড, প্রতিক্রিয়া সময়: 10 মিমি এবং পরিমাপ কেন্দ্রের দূরত্বের অ্যানালগ আউটপুট মান অনির্ধারিত পরিমাপের শর্তগুলির জন্য ব্যবহৃত হয়। বিষয়টি সাদা সিরামিক। |
||||||
| 2) এফডিএ স্ট্যান্ডার্ডের 50 নং লেজার নোটিশ অনুসারে এটি এফডিএ স্ট্যান্ডার্ডের উপর ভিত্তি করে। |
||||||
| 3) এটি পরিমাপ কেন্দ্রের দূরত্বের আকার। এই মানগুলি কেন্দ্রের আলোর তীব্রতার 1/E2 (প্রায় 13.5%) ব্যবহার করে সংজ্ঞায়িত করা হয়েছিল। নির্দিষ্ট অঞ্চলের বাইরে ফুটো আলোর কারণে, সনাক্তকরণ পয়েন্টের চারপাশের প্রতিবিম্বটি বিন্দুর চেয়ে বেশি হতে পারে এবং এটি পরিমাপের মানকে প্রভাবিত করতে পারে। |
||||||
