এফএসডি 13 সিরিজ সিএমওএস লেজার স্থানচ্যুতি সেন্সর: 5μm-স্তরের নির্ভুলতা পরিমাপ, 1000Hz উচ্চ-গতির প্রতিক্রিয়া, বিরোধী-হস্তক্ষেপ এবং জলরোধী, একাধিক পরিস্থিতিতে উপযুক্ত।

শিল্প অটোমেশনের ক্ষেত্রে, উচ্চ-নির্ভুলতা, উচ্চ-নির্ভরযোগ্যতা স্থানচ্যুতি পরিমাপ সর্বদা উত্পাদন দক্ষতা এবং পণ্যের মানের মূল গ্যারান্টি হয়ে দাঁড়িয়েছে। ফুওয়ে ইলেকট্রনিক্স 'সদ্য চালু হয়েছেসিএমওএস লেজার স্থানচ্যুতি সেন্সর এফএসডি 13 সিরিজ, এর যুগান্তকারী প্রযুক্তিগত নকশা এবং কঠোর শিল্প-গ্রেডের মানগুলির সাথে, যান্ত্রিক উত্পাদন, বৈদ্যুতিন প্যাকেজিং এবং খাদ্য প্যাকেজিং, জটিল অপারেটিং অবস্থার পরিমাপের মানকে নতুনভাবে সংজ্ঞায়িত করার মতো শিল্পগুলির জন্য "মিলিমিটার-স্তরের নির্ভুলতা এবং মাইক্রোমিটার-স্তরের স্থিতিশীলতা" বুদ্ধিমান সনাক্তকরণ সমাধান সরবরাহ করে।

1। বহুমাত্রিক প্রযুক্তিগত ব্রেকথ্রুগুলি, শিল্প পরিমাপের নির্ভুলতার সীমানা পুনরায় সংজ্ঞায়িত করছে

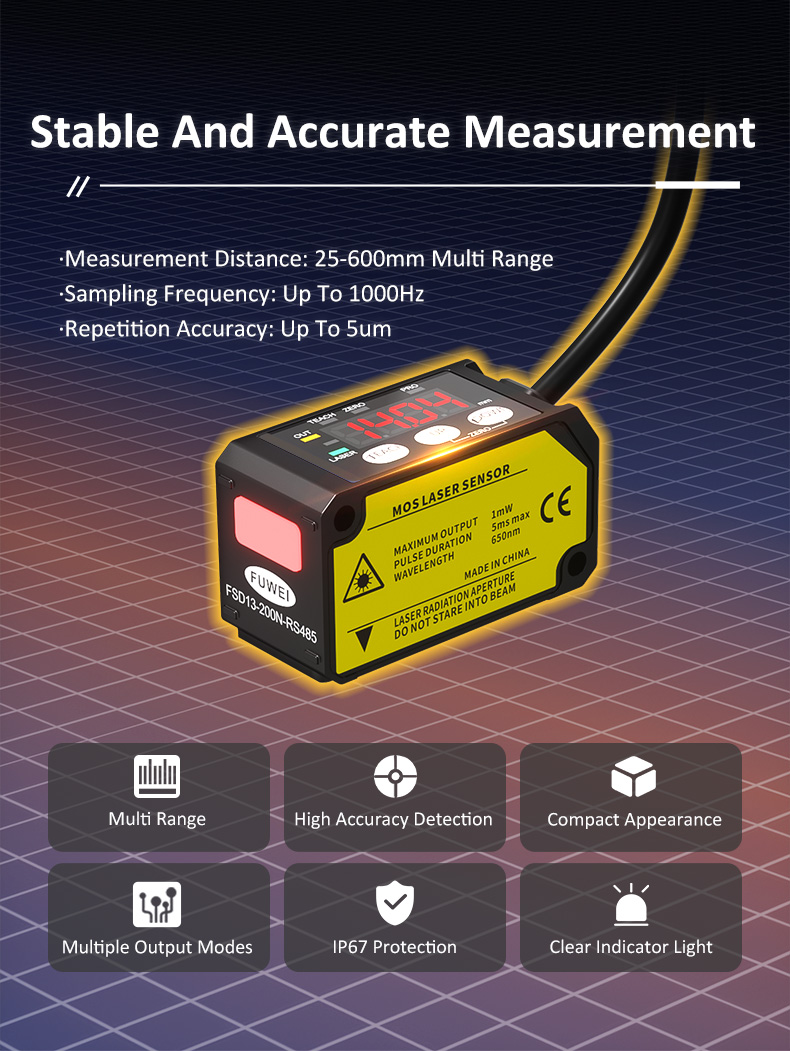

এফএসডি 13 সিরিজটি 25 থেকে 600 মিমি পর্যন্ত বিস্তৃত পরিমাপকে কভার করে এবং 5 μm এর পুনরাবৃত্তিযোগ্যতার যথার্থতা অর্জন করে, যা ছোট অংশ থেকে বড় সরঞ্জামগুলিতে পূর্ণ-দৃশ্যের অভিযোজন সক্ষম করে। এর 1000 হার্জ উচ্চ-গতির স্যাম্পলিং ফ্রিকোয়েন্সি গতিশীল প্রক্রিয়াগুলির সময় রিয়েল টাইমে মিনিট পরিবর্তনগুলি ক্যাপচার করতে পারে। উদাহরণস্বরূপ, উচ্চ-গতির উত্পাদন লাইনে বোতল ক্যাপ গ্যাসকেটের উপস্থিতি বা অনুপস্থিতি সনাক্ত করার সময়, এটি মিলিসেকেন্ড-স্তরের প্রতিক্রিয়া গতির সাথে 0.1 মিমি-স্তরের নির্ভুলতা বৈষম্য সম্পূর্ণ করতে পারে।

মূল প্রযুক্তিগত সুবিধা:

অনন্য অ্যালগরিদমগুলি সুনির্দিষ্ট সনাক্তকরণ সক্ষম করে

অভিযোজিত ফিল্টারিং এবং এজ বর্ধন অ্যালগরিদম নিয়োগ করে, এফএসডি 13 সিরিজ কার্যকরভাবে পটভূমির হস্তক্ষেপকে দমন করে, 0.1 মিমি হিসাবে ছোট অবজেক্টগুলির স্থিতিশীল সনাক্তকরণ সক্ষম করে। উদাহরণস্বরূপ, সেমিকন্ডাক্টর প্যাকেজিংয়ে, এমনকি সাবস্ট্রেট পৃষ্ঠের প্রতিচ্ছবি বা দূষকগুলি থাকলেও অ্যালগরিদম কার্ল পরিমাপের ত্রুটিগুলি 5μm এর চেয়ে কম হয় তা নিশ্চিত করার জন্য ক্ষতিপূরণ দেয়।

শিল্প-গ্রেড হস্তক্ষেপ প্রতিরোধের

অপ্টিমাইজড সার্কিট ডিজাইন এবং ইএমসি বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্যতা শংসাপত্রের মাধ্যমে, সেন্সরটি শক্তিশালী বৈদ্যুতিন চৌম্বকীয় পরিবেশে (যেমন সিএনসি মেশিন সরঞ্জাম এবং ওয়েল্ডিং ওয়ার্কশপ) সংকেত হস্তক্ষেপের কারণে সৃষ্ট ভুল বিচার রোধ করে ডেটা স্থিতিশীলতা বজায় রাখে।

চরম অবস্থার জন্য আইপি 67 সুরক্ষা

সম্পূর্ণ স্বয়ংক্রিয় আঠালো লেপ এবং একটি সিলযুক্ত কাঠামো নকশা ব্যবহার করে, এফএসডি 13 সিরিজটি 30 মিনিটের জন্য 1 মিটার পানিতে নিমজ্জিত হওয়ার পরে স্বাভাবিকভাবে কাজ করতে পারে, এটি ধূলিকণা এবং আর্দ্র পরিবেশ যেমন রাসায়নিক উদ্ভিদ এবং খনিগুলির জন্য উপযুক্ত করে তোলে। উদাহরণস্বরূপ, রোল উপাদান উত্পাদন লাইনে, এমনকি বর্ধিত সময়ের জন্য তৈলাক্ত পরিবেশের সংস্পর্শে থাকা অবস্থায়ও এটি ± 0.1 মিমি রোল ব্যাস সনাক্তকরণের নির্ভুলতা বজায় রাখতে পারে।

Ii। পূর্ণ-দৃশ্যের অভিযোজনযোগ্যতা, স্মার্ট উত্পাদন জন্য নতুন সম্ভাবনা আনলক করা

এফএসডি 13 সিরিজের 'মডুলার ডিজাইন এবং মাল্টি-ইন্টারফেসের সামঞ্জস্যতা এটিকে শিল্প অ্যাপ্লিকেশনগুলির জন্য একটি "সর্বজনীন সেন্সর" করে তোলে:

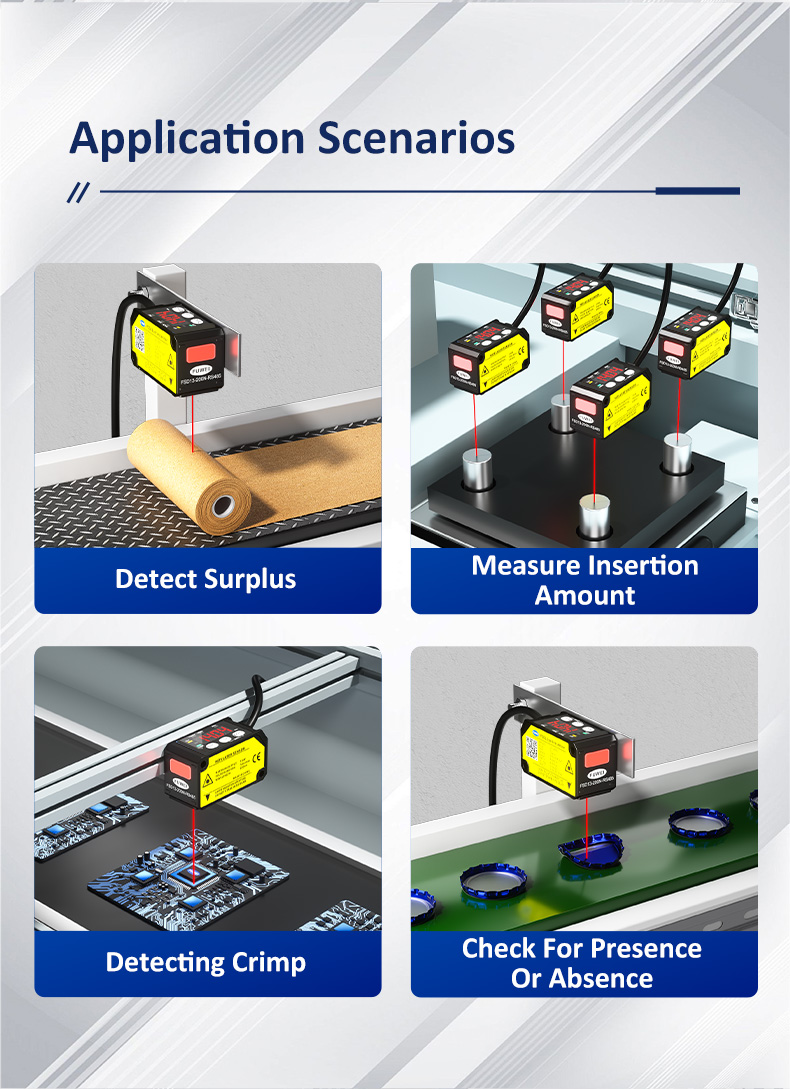

রোল উপাদান অবশিষ্ট পরিমাণের গতিশীল পর্যবেক্ষণ

অবিচ্ছিন্নভাবে রোল ব্যাসের পরিবর্তনগুলি পরিমাপ করে এবং স্বয়ংক্রিয়ভাবে অ্যালগরিদমের মাধ্যমে অবশিষ্ট দৈর্ঘ্য গণনা করে, এটি পুনরায় পরিশোধের সতর্কতাগুলিকে আগেই ট্রিগার করে। লিথিয়াম-আয়ন ব্যাটারি উত্পাদনে, এই বৈশিষ্ট্যটি উপাদান বর্জ্য হার 15%এরও বেশি হ্রাস করতে পারে।

সাবস্ট্রেট ওয়ারপেজের বুদ্ধিমান বিশ্লেষণ

পিসিবি বোর্ড এবং সেমিকন্ডাক্টর প্যাকেজিং সাবস্ট্রেটগুলির মতো নমনীয় উপকরণগুলির জন্য, এফএসডি 13 সিরিজটি মাল্টি-পয়েন্ট স্ক্যানিংয়ের মাধ্যমে ত্রি-মাত্রিক বিকৃতি মানচিত্র তৈরি করতে পারে, ইঞ্জিনিয়ারদের তাপীয় প্রেসিং প্রক্রিয়া পরামিতিগুলি অনুকূলকরণ এবং ± 20μm এর মধ্যে ওয়ারপেজ নিয়ন্ত্রণ করতে সহায়তা করে।

যথার্থ সমাবেশ মান নিয়ন্ত্রণ

স্বয়ংচালিত উপাদান সমাবেশে, সেন্সরগুলি রিয়েল টাইমে গাইড পিনের সন্নিবেশ গভীরতা পর্যবেক্ষণ করতে পারে, ± 5μm এর মধ্যে সহনশীলতা নিয়ন্ত্রণ নিশ্চিত করে, যান্ত্রিক কাঠামোর স্থায়িত্বকে উল্লেখযোগ্যভাবে বাড়িয়ে তোলে।

উচ্চ-গতির প্যাকেজিং ত্রুটি সনাক্তকরণ

একটি ছোট স্পট ডিজাইনের সাথে 1000Hz স্যাম্পলিং ফ্রিকোয়েন্সি সংমিশ্রণ (সর্বনিম্ন φ50μm), এফএসডি 13 সিরিজটি পানীয় বোতল ক্যাপ উত্পাদন লাইনে অনুপস্থিত বা মিসিলাইনড গ্যাসকেটগুলির 100% সুনির্দিষ্ট সনাক্তকরণ অর্জন করে, 0.01% এর নীচে একটি মিথ্যা নেতিবাচক হার সহ।

Iii। দীর্ঘমেয়াদী মানের জন্য নির্ভরযোগ্যতা নকশা

এফএসডি 13 সিরিজের 'সম্পূর্ণ লাইফসাইকেল স্থিতিশীলতা তিনটি মূল ডিজাইন থেকে আসে:

হার্ডওয়্যার-স্তরের স্থায়িত্ব

অ্যালুমিনিয়াম অ্যালো ডাই-কাস্ট হাউজিং এবং স্ক্র্যাচ-প্রতিরোধী নীলা লেন্সের বৈশিষ্ট্যযুক্ত, এটি -20 ডিগ্রি সেন্টিগ্রেড থেকে +80 ডিগ্রি সেন্টিগ্রেড থেকে 10 মিলিয়ন যান্ত্রিক কম্পন এবং তাপমাত্রার ধাক্কা সহ্য করতে পারে, এমনকি খনি এবং ধাতবগারের মতো চরম পরিবেশে ডেটা ধারাবাহিকতা বজায় রাখতে পারে।

সফ্টওয়্যার ভিত্তিক বুদ্ধিমান রক্ষণাবেক্ষণ

অন্তর্নির্মিত স্ব-ডায়াগনস্টিক সিস্টেম অবিচ্ছিন্নভাবে লেজার পাওয়ার ক্ষয় এবং অপটিক্যাল পাথ বিচ্যুতির মতো সম্ভাব্য সমস্যাগুলি পর্যবেক্ষণ করে এবং দূরবর্তীভাবে আরএস 485 ইন্টারফেসের মাধ্যমে সতর্কতা সম্পর্কিত তথ্যকে ধাক্কা দেয়, 30%এরও বেশি রক্ষণাবেক্ষণের জন্য ডাউনটাইম হ্রাস করে।

মাল্টি-প্রোটোকল নমনীয় নেটওয়ার্কিং

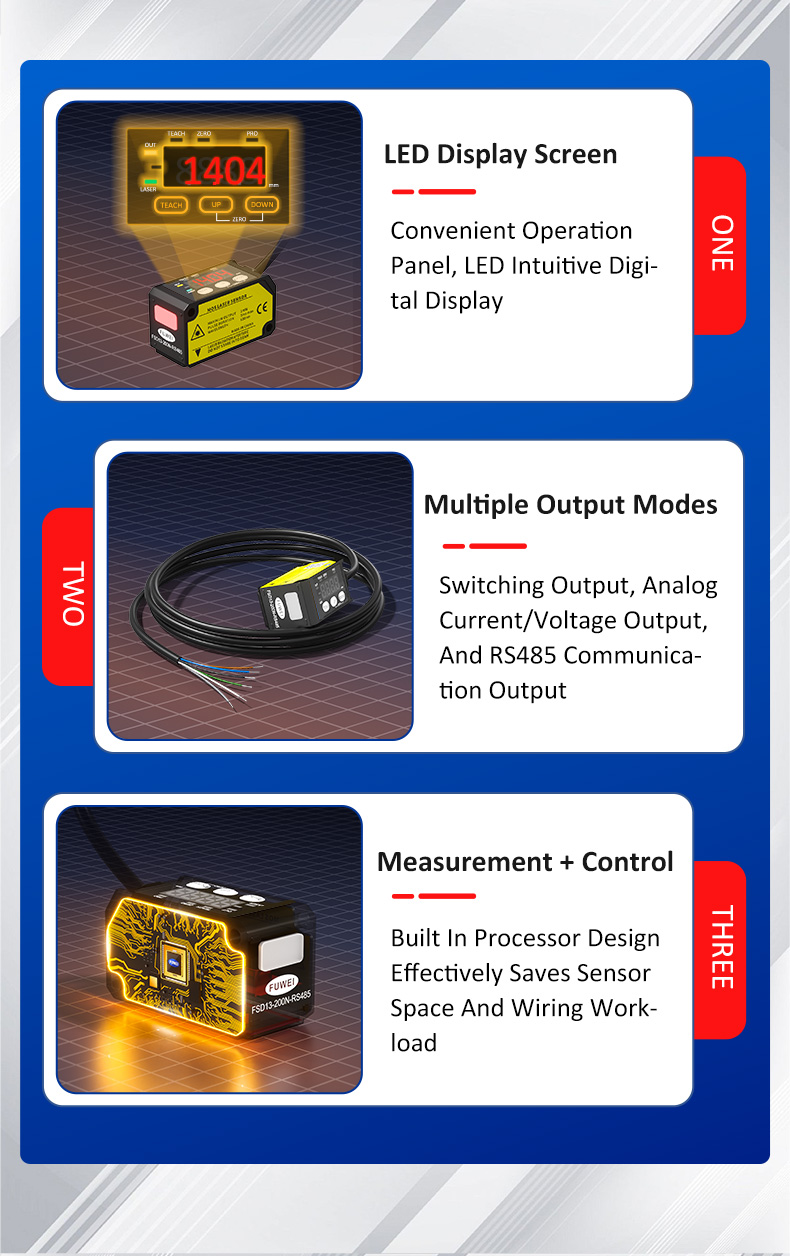

একাধিক আউটপুট মোড যেমন মোডবাস আরটিইউ, 4-20 এমএ অ্যানালগ সংকেত এবং আইও স্যুইচ সিগন্যাল সমর্থন করে, পিএলসি এবং এমইএস সিস্টেমগুলির সাথে নির্বিঘ্ন সংহতকরণ সক্ষম করে স্ট্যান্ডেলোন সনাক্তকরণ থেকে উত্পাদন লাইনের সহযোগিতায় বুদ্ধিমান আপগ্রেড অর্জন করতে।

Iv। বেঞ্চমার্ক অ্যাপ্লিকেশন কেস: পরীক্ষাগার থেকে উত্পাদন লাইন পর্যন্ত

ভোক্তা ইলেকট্রনিক্স সংস্থার গ্লাস কভার প্লেট পরিদর্শন লাইনে, এফএসডি 13 সিরিজ নিম্নলিখিত সমাধানের মাধ্যমে গুণমান এবং দক্ষতা উভয় উন্নতি অর্জন করেছে:

পরিদর্শন চ্যালেঞ্জ: 0.3 মিমি আল্ট্রা-পাতলা কাচের বক্রতা অবশ্যই ± 50μm এর মধ্যে নিয়ন্ত্রণ করতে হবে এবং traditional তিহ্যবাহী যোগাযোগ-ভিত্তিক পরিমাপ পদ্ধতিগুলি সহজেই পণ্য ক্ষতির কারণ হতে পারে।
