পণ্যের বৈশিষ্ট্য ：

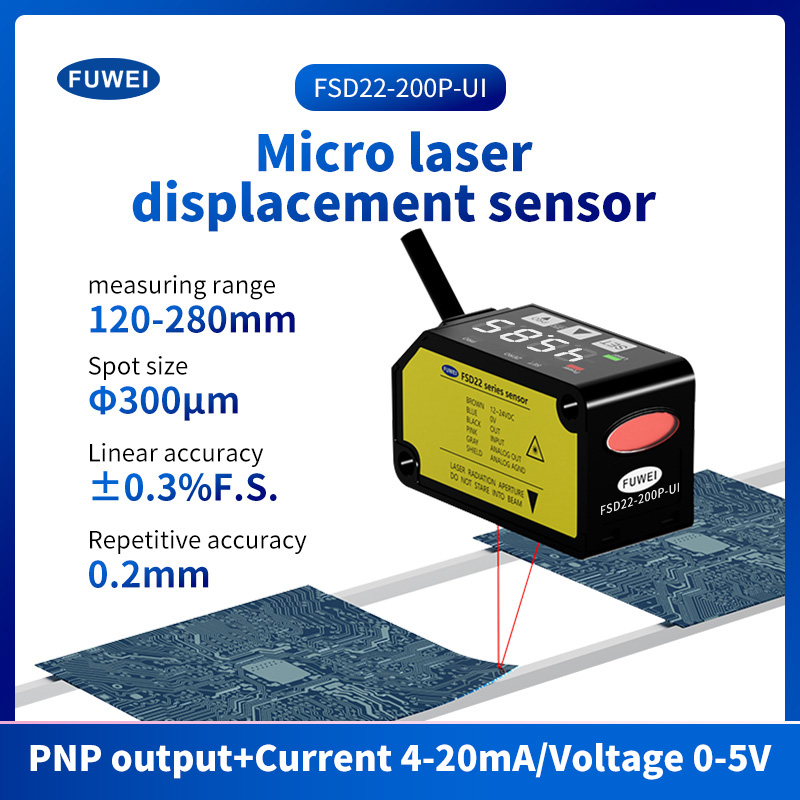

পার্ট নম্বর ： এফএসডি 22-200 পি-ইউআই
পরিমাপ কেন্দ্রের দূরত্ব ： 200 মিমি
পরিমাপের পরিসীমা ： ± 80 মিমি
লিনিয়ারিটি: ± 0.3%f.s।
বিম ব্যাস ： Ø300μm
পুনরাবৃত্তিযোগ্যতা ： 200μm
নিয়ন্ত্রণ আউটপুট ： পিএনপি
সরবরাহ ভোল্টেজ ： 12 থেকে 24 ভি ডিসি ± 10%
অ্যানালগ ভোল্টেজ আউটপুট ： আউটপুট রেঞ্জ: 0 থেকে +5 ভি (অ্যালার্মে: +5.2V)
অ্যানালগ বর্তমান আউটপুট ： আউটপুট পরিসর: 4 থেকে 20 এমএ (অ্যালার্মে: 0 এমএ)
প্রতিক্রিয়া সময় ： 1.5ms / 5ms / 10ms এর মধ্যে স্যুইচেবল
সুরক্ষা ： আইপি 67
পরিবেষ্টিত তাপমাত্রা ： -10 থেকে +45 ডিগ্রি সেন্টিগ্রেড (কোনও শিশির ঘনত্ব বা আইসিং অনুমোদিত নয়), স্টোরেজ: -20 থেকে +60 ডিগ্রি সেন্টি
কেবল: 0.2 মিমি 2 5-কোর যৌগিক কেবল, 2 মি দীর্ঘ

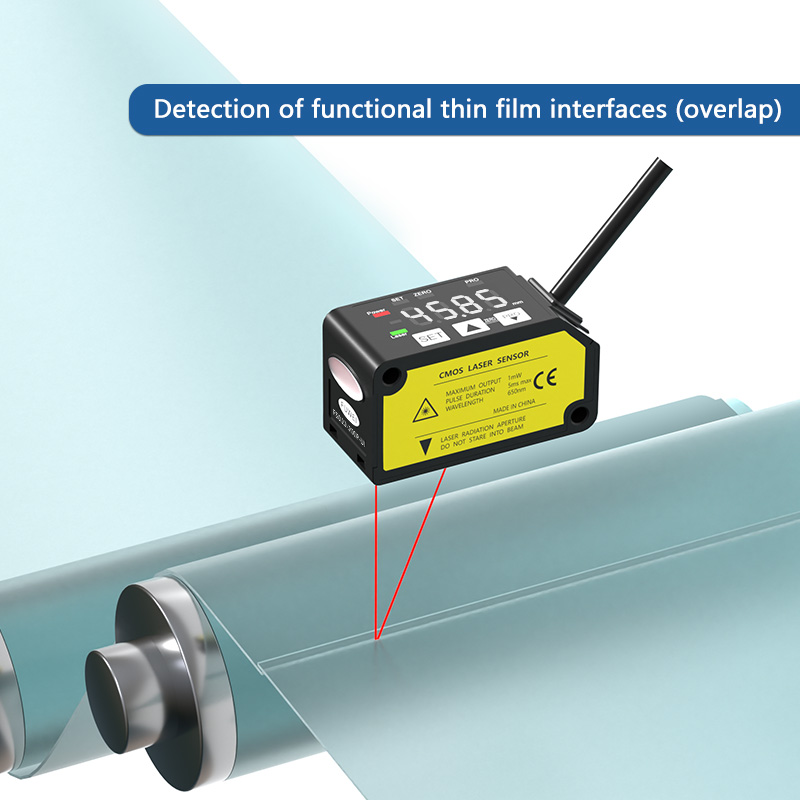

যখন সেন্সর পাশে একটি সনাক্তকরণ অবজেক্ট থাকে, তখন সনাক্তকরণটি ব্যাকগ্রাউন্ড অবজেক্টব্যাঞ্চমার্কের মান অনুসারে সেট করা উচিত it এটি কোনও বস্তুর আকার পরিবর্তনগুলি সনাক্ত করতে একটি সুবিধাজনক ফাংশন।
(সনাক্ত করা অবজেক্টটি বেস হিসাবে ব্যবহার করার সময়)
থেডটেক্টেড অবজেক্টের উপর ভিত্তি করে ব্যাকগ্রাউন্ড অবজেক্টের পাশে রেফারেন্স মানটি সেট করুন। ব্যবহারের জন্য পটভূমির দেহের সময় থেকে দূরে থাকুন।
প্যারামিটার স্পেসিফিকেশন ：
| প্রকার |
পরিমাপ কেন্দ্র 30 মিমি প্রকার |
পরিমাপ কেন্দ্র 50 মিমি প্রকার |
পরিমাপ কেন্দ্র 100 মিমি প্রকার |
পরিমাপ কেন্দ্র 200 মিমি প্রকার |
পরিমাপ কেন্দ্র 400 মিমি প্রকার |
|
| অ্যানালগ+এনপিএন আউটপুট |
এফএসডি 22-30 এন-ইউআই |
এফএসডি 22-50 এন-ইউআই |
এফএসডি 22-100 এন-ইউআই | এফএসডি 22-200 এন-ইউআই |
এফএসডি 22-400 এন-ইউআই |
|
| অ্যানালগ+পিএনপি আউটপুট |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
এফএসডি 22-400 পি-ইউআই |
|
| পরিমাপ কেন্দ্রের দূরত্ব |
30 মিমি |
50 মিমি |
100 মিমি |
200 মিমি |
400 মিমি |
|
| পরিমাপের ব্যাপ্তি |
± 5 মিমি |
± 15 মিমি |
± 35 মিমি |
± 80 মিমি |
± 200 মিমি |
|
| মরীচি ব্যাস (নোট 3) |
প্রায় ø50μm |
প্রায় 70μm |
প্রায় Ø120μm |
প্রায় Ø300μm |
প্রায় ø500μm |
|
| পুনরাবৃত্তিযোগ্যতা |
10 মিমি |
30 মিমি |
100 মিমি |
200 মিমি |
300μm (পরিমাপের দূরত্ব 200 থেকে 400 মিমি) 800μm (পরিমাপের দূরত্ব 400 থেকে 600 মিমি) |
|
| লিনিয়ারিটি |
± 0.3%f.s। |
± 0.3%f.s। |
± 0.3%f.s। (পরিমাপের দূরত্ব 200 থেকে 400 মিমি) ± 0.4%f.s। (পরিমাপের দূরত্ব 400 থেকে 600 মিমি) |
|||
| তাপমাত্রা বৈশিষ্ট্য |
0.03%F.S./° C। |
|||||
| হালকা উত্স |
লাল সেমিকন্ডাক্টর লেজার ক্লাস 2 [জিস / আইইসি / জিবি / এফডিএ (নোট 2)] সর্বোচ্চ আউটপুট: 1MW, নির্গমন শিখর তরঙ্গদৈর্ঘ্য: 655nm |
|||||
| সরবরাহ ভোল্টেজ |
12 থেকে 24 ভি ডিসি ± 10%, রিপল পি-পি 10% বা তার চেয়ে কম |
|||||
| বিদ্যুৎ খরচ |
40 এমএ বা তারও কম (24 ভি ডিসি সরবরাহ ভোল্টেজে), 65 এমএ বা তারও কম (12 ভি ডিসি সরবরাহ ভোল্টেজে) |
|||||
| নিয়ন্ত্রণ আউটপুট |
এনপিএন ওপেন-কালেক্টর ট্রানজিস্টর • সর্বাধিক সিঙ্ক কারেন্ট: 50 এমএ • প্রয়োগ ভোল্টেজ: 30 ভি ডিসি বা তার চেয়ে কম (0 ভি থেকে নিয়ন্ত্রণ আউটপুট মধ্যে) • অবশিষ্ট ভোল্টেজ: 1.5V বা তার চেয়ে কম (50 এমএ সিঙ্ক কারেন্টে) • ফুটো কারেন্ট: 0.1 এমএ বা তার চেয়ে কম |
পিএনপি ওপেন-কালেক্টর ট্রানজিস্টর • সর্বাধিক উত্স বর্তমান: 50 এমএ • প্রয়োগ ভোল্টেজ: 30 ভি ডিসি বা তার চেয়ে কম ( +ভি থেকে নিয়ন্ত্রণ আউটপুট মধ্যে) • অবশিষ্ট ভোল্টেজ: 1.5V বা তার চেয়ে কম (50 এমএ উত্স বর্তমান) • ফুটো কারেন্ট: 0.1 এমএ বা তার চেয়ে কম |
||||
| লাইট-অন বা গা dark ়-অন হয় স্যুইচেবল |
||||||
| অন্তর্ভুক্ত (অটো রিসেট টাইপ) |
||||||

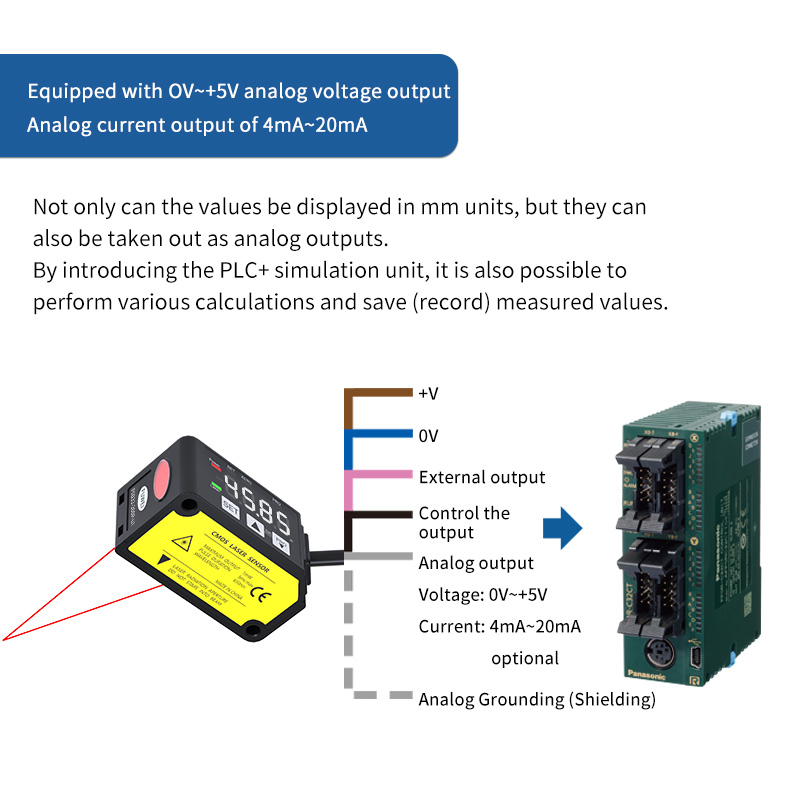

| অ্যানালগ আউটপুট |
অ্যানালগ ভোল্টেজ আউটপুট |
• আউটপুট রেঞ্জ: 0 থেকে +5 ভি (অ্যালার্মে: +5.2v) • আউটপুট প্রতিবন্ধকতা: 100Ω |
||||
| অ্যানালগ বর্তমান আউটপুট |
• আউটপুট রেঞ্জ: 4 থেকে 20 এমএ (অ্যালার্মে: 0 এমএ) • লোড প্রতিবন্ধকতা: 300Ω বা তারও কম |
|||||
| প্রতিক্রিয়া সময় |
1.5ms / 5ms / 10ms এর মধ্যে স্যুইচযোগ্য |
|||||
| বাহ্যিক ইনপুট |
এনপিএন নন-কনট্যাক্ট ইনপুট • ইনপুট শর্ত অবৈধ: +8 থেকে +ভি ডিসি বা খোলা বৈধ: 0 থেকে +1.2V ডিসি • ইনপুট প্রতিবন্ধকতা: প্রায়। 10kΩ |
পিএনপি নন-কনট্যাক্ট ইনপুট • ইনপুট শর্ত অবৈধ: 0 থেকে +0.6V ডিসি বা খোলা বৈধ: +4 থেকে +ভি ডিসি • ইনপুট প্রতিবন্ধকতা: প্রায়। 10kΩ |
||||
| সুরক্ষা |
আইপি 67 (আইইসি) |
|||||
| দূষণের ডিগ্রি |
2 |
|||||
| পরিবেষ্টিত তাপমাত্রা |
-10 থেকে +45 ডিগ্রি সেন্টি |
|||||
| পরিবেষ্টিত আর্দ্রতা |
35 থেকে 85% আরএইচ, স্টোরেজ: 35 থেকে 85% আরএইচ |
|||||
| পরিবেষ্টিত আলোকসজ্জা |
ভাস্বর প্রদীপ: স্বীকৃতি পৃষ্ঠের আলোকসজ্জা 3,000ℓx বা তার চেয়ে কম |
|||||
| অপারেটিং উচ্চতা |
2,000 মিটার বা তারও কম |
|||||
| কেবল |
0.2 মিমি 2 5-কোর যৌগিক কেবল, 2 মি দীর্ঘ |
|||||
| উপাদান |
ঘের: অ্যালুমিনিয়াম ডাই-কাস্ট, সামনের কভার: এক্রাইলিক |
|||||
| ওজন |
প্রায় 85 জি (কেবল সহ) |
|||||
| প্রযোজ্য মান |
ইএমসি নির্দেশিকা সম্মতি, এফডিএ স্ট্যান্ডার্ড, ইউএল স্বীকৃতি |
|||||
| দ্রষ্টব্য: |
|
|
|
|
|
|
| 1) সরবরাহ ভোল্টেজ: 24 ভি ডিসি, পরিবেষ্টিত তাপমাত্রা: +20 ডিগ্রি সেন্টিগ্রেড, প্রতিক্রিয়া সময়: 10 মিমি এবং পরিমাপ কেন্দ্রের দূরত্বের অ্যানালগ আউটপুট মান অনির্ধারিত পরিমাপের শর্তগুলির জন্য ব্যবহৃত হয়। বিষয়টি সাদা সিরামিক। |
||||||
| 2) এফডিএ স্ট্যান্ডার্ডের 50 নং লেজার নোটিশ অনুসারে এটি এফডিএ স্ট্যান্ডার্ডের উপর ভিত্তি করে। |
||||||
| 3) এটি পরিমাপ কেন্দ্রের দূরত্বের আকার। এই মানগুলি কেন্দ্রের আলোর তীব্রতার 1/E2 (প্রায় 13.5%) ব্যবহার করে সংজ্ঞায়িত করা হয়েছিল। নির্দিষ্ট অঞ্চলের বাইরে ফুটো আলোর কারণে, সনাক্তকরণ পয়েন্টের চারপাশের প্রতিবিম্বটি বিন্দুর চেয়ে বেশি হতে পারে এবং এটি পরিমাপের মানকে প্রভাবিত করতে পারে। |
||||||
